バンダイ ウォーグレイモン(3回目)

こんばんは、御訪問ありがとうございます。


ウォーグレイモンの目の部分、前回ドールアイに変更すると言ってましたが

なかなか良いサイズや色が見当たらなかったです・・・。


けど、眼球の構造を考えたら簡単に作れそうなので製作してみました。


DSC07381
出来たのがコレで以外と簡単に出来ました。w



ドールアイ製作図1
簡単に構造図を描きました。

1、タミヤの3mm棒の先端を理想の眼球の球面状に削ります。
  プラ棒の白はそのまま白目になるので、1000番以上の仕上げで・・

2、センターにポンチを打って0.8mmキリを適当な深さまで穴を開けます。
  これは瞳孔の部分にあたります。(多少ズレても、逆に視線変更が出来ます。)

3、2mmキリで理想の角膜の大きさになるまで開けます。
  開いたら今回はデイトナグリーンで色付け。

4、瞳孔の部分にエナメル黒で色付け。

5、加工した部分にUVレジンを入れるのですが、空気が入らないように
  皿に出したレジンを0.5mm真鍮線で少しずつ充填していきます。
  (最後は角膜っぽく盛り上げるとリアルです。)

6、頭部インナーフレームに3mm穴あけて、レジン硬化後、長さ調整して差し込む。





DSC07382

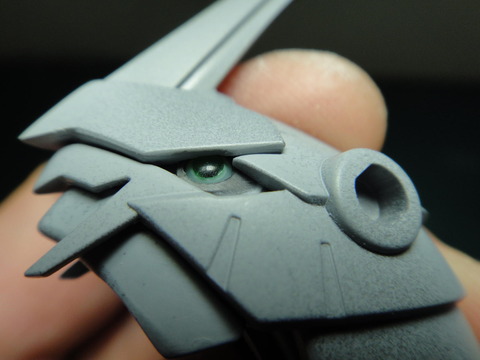

頭部に差し込むとこんな感じで、リアルになりました。


DSC07383
もっと丁寧に色んな細工をしたら、FAガールなどの1/12フイギュアの目も
作れそうな感じがしますね。


DSC07384
中はこんな感じで接着不要です。

ではでは・・。


バンダイ ウォーグレイモン(2回目)

こんばんは、連日多くの御訪問ありがとうございます。


今日は昼間、疲れてゴロゴロしてて作業してませんでした・・・

先程少し表面処理を進めていましたよ。 まだまだですが・・・。

DSC07379
右が終わった分です・・・

後ろ髪や爪の肉抜き部分はエポパテを詰めました。

ぼちぼちですが、がんばります・・。

ではでは・・・。

バンダイ ウォーグレイモン(1回目)

こんばんは、本日2回目更新です。

御訪問ありがとうございます。

バンダイ ウォーグレイモンの製作記事です。

ほんと楽しみにしてたので、テンションめちゃ上がってます。w


DSC07357
パッケージで全身は描かれていませんが、迫力が有ってカッコいいです。
ランナーも多めなので箱に高さが有ります。



DSC07359
ランナーはこんな感じ、フレームや赤いランナーはKPS材みたいです。
ボリュームが有るパーツが多いので、ゲートも上に持ち上げてる箇所が
多い感じです。

何故か、取扱い説明書がめちゃ印刷臭く、
見てたら気分が悪くなってきます・・・。OTL


DSC07360
ゲートの2度切りをしてたのですが、朝早くから轟雷の作業してたので
めちゃ眠かったです・・・。


DSC07361
今回はゲートのペーパー掛け処理をする前に後ハメを進めてみました。
まずは頭部、真ん中に写ってるパーツが目とアゴのインナーフレームです。
これはどうしても最後に目を塗るか、合うドールアイを見つけて付けたいので
後ハメ処理が必要になってきます。
取りあえず赤線の所で切ってみましたが・・・絶望感全開くらいに入りませんでした。



DSC07366
インナー部分の邪魔な所や後頭部パーツの内側をめちゃ削りました。



DSC07367
インナーを下から入れて、額をハメれば・・・。




DSC07368
後ハメ成功です!
紹介してなんですが、この加工は神経を使う分割カットや微細なすり合せが必要で
とても手間が掛かるのでお勧め出来ません・・・。

でも、根性が有れば出来ます。w


DSC07374
肩のアーマーは左右からのモナカ割りで、合わせ目が目立ちます。
取り付けも画像の□部分が外れないようにストッパーとなっています。
なのでこの部分は残さないとアーマーがポロリしちゃうので、
□の部分を引っかけつつアーマーフレームに被せる方法にしました。



DSC07363
アーマーカバーの内側は色んなダボが有るので、邪魔な所は全て切り取り
無事に後ハメ出来るようになりました。


DSC07375
これは下腕とリストバンドのロール軸部分で、
昔のガンプラのように挟み込むタイプです。
リストバンドの部分を段落ちにすれば良いのですが
簡単に後ハメ出来るので行いました。
まずは左のように軸リブをカットします。



DSC07376
リストバンドの受け穴はバンダイがこの穴を利用してねって感じに
異形な感じに開いていますので、
これを利用すれば斜めにスライドさせながら入れれます、
また、少しでも回せば外れる心配は有りません。

で、入れるイメージは矢印のような感じです。


DSC07377
これは太ももに巻き付いてるアーマーですが、
とても合わせ目が目立つので画像に右のように合わせ目を移動しました。
後ろは段落ちにしようと思っています。


DSC07364
脚の爪は矢印のダボ部分をC状態に開口、爪を3つに切り離して
後ハメ出来ます。


DSC07378
取りあえず今日行った作業はこんな感じす。
画像は接着したパーツで、今回は全てゼリー状瞬間接着材を使ってます。

明日は元気だったら、引き続き表面処理を行う予定です。

長々と最後まで見てくれてありがとう!。

ではでは・・。
